★M110電動攻絲機,工作直徑4米★
M110電動攻絲機介紹

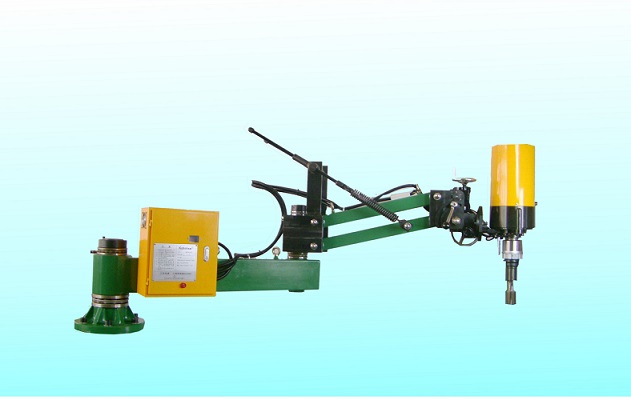

成都科波公司生產的重型M110電動攻絲機臂長2.5米,適用于大型工件大螺紋深孔攻絲加工,設備剛性強度高,采用國標高速鋼機用絲錐,無需擴大底孔,可一次性中途不用退絲對45號鋼材料進行M110*6.0的粗牙螺紋攻絲,攻絲深度可達170mm。
M110電動攻絲機-規格、參數、性能詳情
1、設備名稱:電動攻絲機/深孔攻絲機。
2、設備外形:折臂式。
3、設備用途:M110電動攻絲機應用于工作直徑不超過4米范圍的鋼件平面和高差400mm的不同部件進行M39-M90*6.0深孔螺紋攻絲加工,也可對單件產品進行批量攻絲。
4、攻絲過程智能保護系統:具有攻絲過程智能保護系統,能實時感知攻絲負荷,能自動采取保護措施,提醒用戶對攻絲工藝進行優化及改進。
5、型號:KB-510-Z。
6、攻絲能力:M39-M110*6.0(粗牙細牙均可攻絲)。
7、攻絲能力材料標準:以45號鋼為標準。
8、攻絲深度:170mm。
9、折臂工作直徑:4000mm。
10、折臂工作半徑:2000mm。
11、折臂工作半徑范圍:400-2000mm。
12、折臂上下可調行程:400mm。
13、速度控制:恒扭矩無級調速。
14、攻絲方式:絲錐自進給式。
15、夾頭形式:國標機用絲錐專用夾頭。
16、夾頭子數量:標配夾頭子8只。
17、夾頭子規格:M39-M42、M45-M48、M52-M56、M60-M64、M68-M72、M80、M90、M110各一只。
18、深度控制:配有深度控制系統,可實現攻絲深度自動控制,可對盲孔進行攻絲。
19、采用折臂柔性浮動攻絲結構,使絲錐總是能跟隨正確的底孔方向攻絲。
20、設備剛性強度高,支撐件厚重,可承受鋼件M110粗牙,170mm深的攻絲力。
21、本設備還可以加工正轉及反轉緊固連接螺紋、傳動連接螺紋及管螺紋。
參考資料:深孔攻絲的特殊性
首先需要定義什么是深孔,為什么它需要特殊的考慮。在鉆削中,那些孔深大于3倍孔徑的孔稱為深孔。而深孔攻絲意味著攻絲深度大于絲錐直徑的1.5倍以上。如當用一只直徑為M48的絲錐加工深度為96mm的螺紋時,這種情況通常稱為深孔攻絲。
加工一個深孔螺紋,意味著絲錐與工件之間需長時間的接觸,絲錐完全包在底孔里攻絲切削,每個切削齒都會產生切削熱和切削力。與淺孔攻絲相比有更多的切削熱和更大的切削力。因此需要采用高強度高剛性大扭矩攻絲設備。
參考資料:機械行業標準“JB/T 9939-2013 絲錐夾頭”第4.7條
